錦綸是聚酰胺纖維的國內商品名稱，其品種很多，但它們的分子主鏈都是由酰胺鍵(-C=O-NH-)連接起來的，國外名稱有耐綸、尼龍、卡普隆等，是世界上發展最旱的合成纖維。一起跟著專業網眼布廠家來了解錦綸的性能。

　　專業網布廠總結錦綸面料性能介紹

　　01 耐磨性

　　錦綸與滌綸比較，兩者有很多性質是相似的，不同之處是，錦綸耐熱性不如滌綸，比重較輕，吸濕性比滌綸大，易于染色，強度、耐磨及耐疲勞性能均超過滌綸，錦綸更易變形，但回復性能好，回彈性較高。由于初始模量比滌綸低2-3 倍，在相同應力下錦綸彈性不如滌綸。

　　錦綸的高延伸度帶來了良好的耐沖擊磨損性。錦綸的耐磨性是所有纖中最好維的，比棉纖維高 10 倍，比羊毛高 20 倍，不同纖維的耐磨性見下圖。

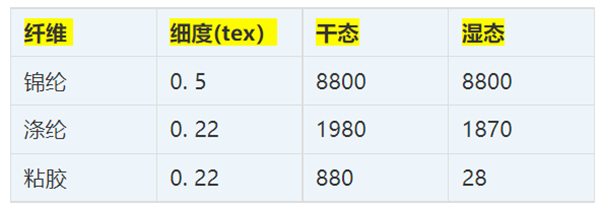

　纖維磨斷時經受的摩擦次數

　　02 比重

　　在主要合成纖維(滌綸、錦綸、腈綸、維綸)中，錦綸比重最輕-1.14。由于錦綸比重輕，適于作高空、高山作業用材料，再加上錦綸的強度高，所以既可制作繩索、漁網之類，又可紡成細紗或制成“空心纖維”。

　　03 熱性能

　　在錦綸加工時，必須考慮溫度對纖維性質的影響。在 100℃以上的熱空氣中，錦綸強度損失很明顯，這是由于在熱的作用下，纖維分子發生氧化裂解之故。若無氧存在進行加熱時，則強度損失很小。在一般情況下，溫度愈低，錦綸強度愈高。因為溫度低，分子熱運動的能力小，分子間力較強。所以低溫時纖維強度高。

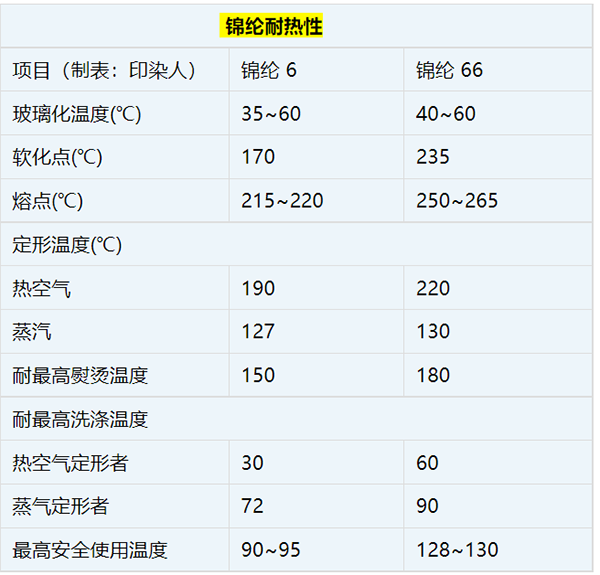

　　在室溫條件下錦綸短纖維的強度可達57.33~66.15cN/tex，錦綸強力絲可達 83.8cN/tex，比棉纖維的強度高2~3 倍。此外溫度升高還會使錦綸收縮，接近熔點時收縮嚴重，纖維變黃。錦綸耐熱性見下圖。

　　04 電性能

　　錦綸的電導率很低，在生產過程中因摩擦而易產生靜電積聚。但當所處環境的相對溫度增加時，電導率按指數函數規律增加。例如，相對濕度從0變化 100%時，錦綸 66 的電導率增加(10的 6 次方)倍，因此，錦綸織物在加工中進行噴霧等給濕處理，可減少靜電積聚。

　　05 吸濕染色性能

　　錦綸是屬于疏水性纖維，但錦綸大分子中含有大量的弱親水性基-C=O-NH-，分子兩端還有-NH2、-COOH 親水性基團。因此，錦綸的吸濕性高于維綸以外的所有合成纖維。錦綸 6 中由于殘留有低分子物，吸濕性略高于錦綸 66。在標準狀態下，錦綸和其它纖維吸濕率(回潮率)的比較見下圖 所示。

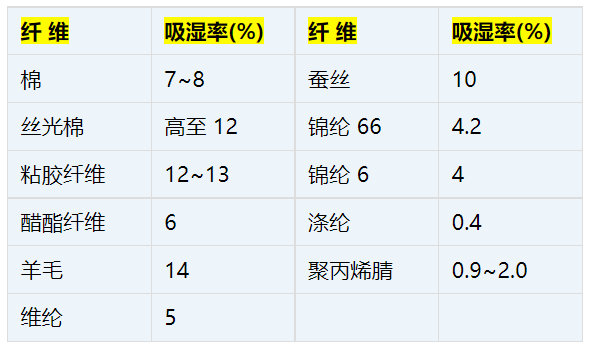

　　 一些纖維的吸濕率(相對濕度 65%，溫度20℃)

　　錦綸吸濕后也會引起纖維的膨化，但與一般纖維不同，錦綸膨化的異向性很小，縱向與橫向的膨化幾乎相同，這可能是錦綸皮層結構限制了截面方向的膨化，而纖維長度方向受無定形部位分子的伸展影響，膨化較大，導致吸濕后的錦綸織發生伸長。

　　錦綸的染色性不如天然纖維，但在合成纖維中又屬容易染色的。從錦綸分子結構上看，大分子上含有相當數量的-CH -疏水鏈，因而錦綸可采用疏水性的分散染料染色。

　　錦綸大分子末端含有氨基-NH2 和羧基-COOH，鏈中含有亞氨-NH-。

　　錦綸大分子有類似羊毛的染色性質。在酸性介質中，錦綸大分子具有陽荷性，可用陰離子染料染色;在堿性介質中，錦綸大分子具有陰荷性，可用陽離子染料染色，只是染后皂洗和日曬牢度較差，故較少采用。

　　06 化學性能

　　錦綸的化學穩定性較好，特別是耐堿性更為突出。在10%NaOH 溶液中，85℃處理 10h，纖維強度只降低 5%。

　　錦綸大分子中比較活潑的基團是酰胺基，它在一定條件下會發生水解。

　　酸可以使錦綸大分子水解，引起纖維聚合度的降低，在150℃以上的水中錦綸大分子也會發生水解。酸和熱對纖維水解起催化作用。

　　強氧化劑能夠破壞錦綸，如漂白粉、次氯酸鈉、過氧化氫等都能引起纖維分子鏈的斷裂，使纖維強度降低。而且用這些氧化劑進行漂白后織物容易變黃，所以錦綸若需要漂白時，一般用亞氯酸酸鈉(NaCLO2)或還原型漂白劑。

　　推薦閱讀;　　錦綸是什么面料(面料百科)

                     　　滌綸網紗是什么面料(滌綸紗材質)

　　以上就是金玨網布廠分享的關于“錦綸面料性能特點的介紹”，希望能幫助到有些朋友，金玨網布廠43年專業緯編網布生產經驗，生產各種婚紗網、鞋材網、家居收納網、音響網，可來圖來樣進行定制，免費寄樣，43年網布生產經驗，貨源穩定、獲得新老客戶一致好評，如果你是采購商、貿易商或者加工廠請聯系13148461341我們吧!

本文標題和鏈接 專業網眼布廠分享錦綸面料性能：http://www.fi52.cn/hangyenews/438.html轉載時請注明出處及本鏈接!
